隨著工業智能化的不斷發展，嵌入式系統對供電的要求越來越高，對輸入電壓范圍也越來越寬，對輸出電流精度要求日益提高。那么，如何保持寬電壓輸入而供電電流能夠保持穩定？

嵌入式系統的強大處理能力對電源模塊的要求越來越高，寬電壓輸入就會導致供電電流隨輸入電壓變化而變化。因此，為了全電壓輸入范圍的情況下，保證電源模塊啟動能力的一致性，增加一個恒流電路給控制芯片供電。實際中的恒流電路跟理想的恒流源存在差距，要根據實際應用選取合適的恒流源電路。下面介紹下常見的電源恒流電路。

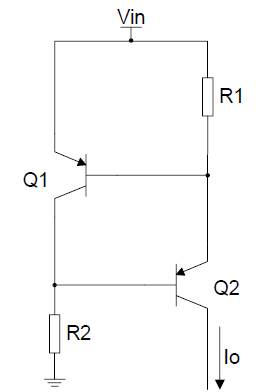

電路1：由兩個同型號的三極管，根據三極管Vbe電壓相對穩定，以及三極管的基極電流相對集電極電流較小的特點，組成一個電流相對恒定的恒流源，電流Io=Vbe/R1。這個恒流源沒有用到特殊器件，兩個三極管和兩個電阻組成，成本低，電流Io可調。缺點是Vbe的大小會隨電流及溫度的變化而變化，電流大Vbe大，溫度低Vbe大，所以不適合用在精度要求高的地方。

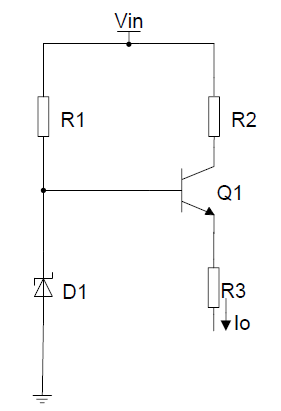

電路2：該恒流電路主要是運用了穩壓二極管上的電壓較穩定特性，以及三極管Vbe的穩定性，組成的恒流電路，Io=(Vd-Vbe)/R3。優點是成本低，電流可調，缺點是溫度特性差，穩流精度不高，適用于對精度要求不高的場合。

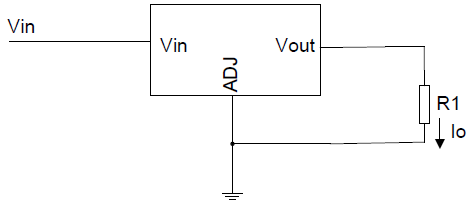

電路3：三端穩壓器提供一個恒定電壓Vout，組成一個恒流源，Io=Vout/R1。

上面都是一些比較常見的簡單的恒流源，并且有一個共性，穩壓精度都不高，電流Io也不大。其他類似的恒流源，也都是以一個恒壓源為基準組成，在這里就不一一列舉。在應用過程中，如果需要高精度、大電流的恒流源，可以使用一個運放，組成一個高精度、大電流的恒流源。

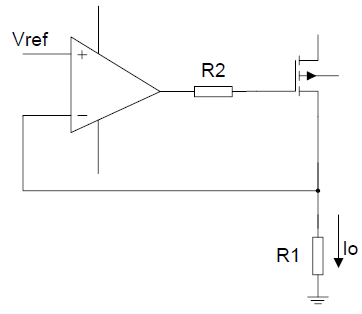

電路4：使用運放組成的恒流源，Io=Vref/R1。

在模塊電源中，小功率電源的短路保護一般不外接短路保護電路，這種模塊的特點是功率小，體積小，成本低，適合當前競爭激烈的市場。但是它們本身存在一個致命的特點，短路保護功能和啟動能力存在矛盾，啟動能力強，短路保護就會變差。短路保護變強，啟動能力就會變?nèi)?。特別是在需要超寬電壓范圍輸入的情況下，啟動能力跟短路能力更不好兼容。

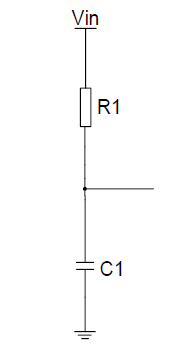

電路5：例如18-72VDC輸入，15W輸出的模塊電源，如果是用電阻加電容組成RC啟動電路，電阻R1電流會隨輸入電壓的變化，低壓和高壓短路時，打嗝周期會相差很大，短路功率高壓輸入時會較大。調好低壓啟動能力和短路保護后，高壓短路保護就會變差，啟動能力超強，反過來調好高壓啟動和短路能力，低壓的短路保護能力很好，但是啟動能力很差，會出現啟動不良現象。為了解決以上矛盾，把啟動電路改為用一個恒定電流的電路替代，輸入電流基本不會隨輸入電壓的變化而變化，在高低壓輸入的情況下，電源模塊輸出短路時的短路周期較近。

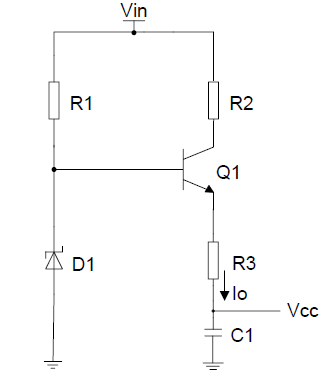

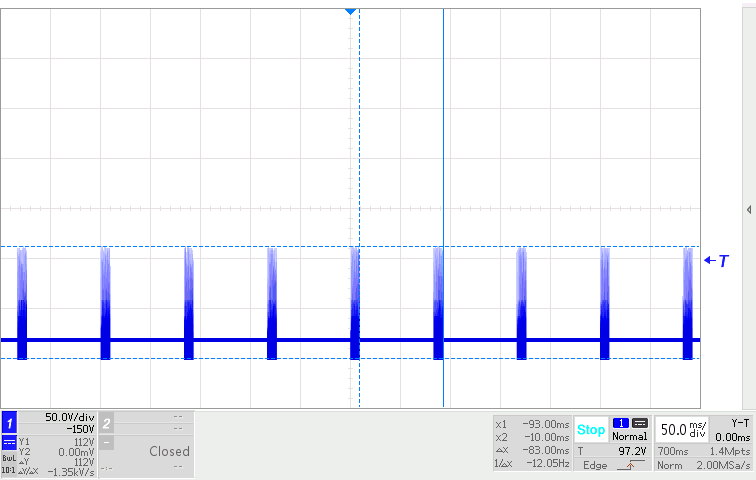

電路6：采用了恒流電路，測試的短路波形圖，用恒流電路替代電阻啟動解決了啟動和短路的矛盾。如下圖所示：

恒流源的實現可以通過對輸出電流進行處理，或?qū)斎腚娏鬟M(jìn)行處理保證輸出能夠?qū)崿F(xiàn)恒流。對于前者主要作用為使輸出電流保持平穩，可以通過三極管、三端穩壓等器件進行穩流，成本較低，電路簡單，但整體效果不是很理想。對于后者輸入電流基本不會隨輸入電壓的變化而變化，可以使輸出從而實現恒流。
